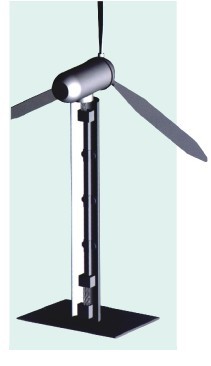

●CFW-F系列風電母線槽適用于發電容量750kw及以上風力發電機組 ●采用空氣加強絕緣形式 ●母線在高寒-50℃沙漠環境下正常使用 ●母線能夠在鹽霧、濕度較大的海邊等惡劣環境下正常使用 ●能夠適應在系統晃動幅度比較大(通?！?.5m)的環境下正常使用 ●產品正常使用壽命40年以上

產品優勢

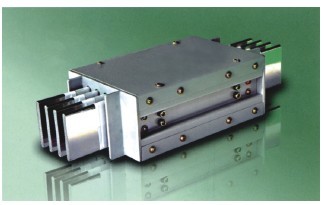

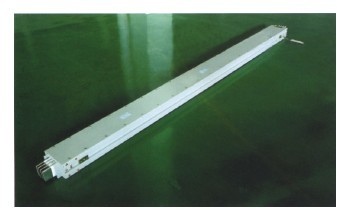

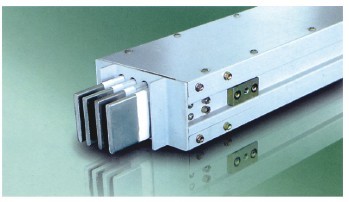

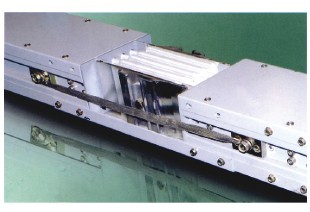

                                      直線單元

●直線單元：直線單元主要由外殼、母排、聚酯套、絕緣隔塊、夾板、夾緊螺栓等組成

●外殼：材料選用冷軋鋅鋼板，成型后外表面靜電噴涂聚酯粉末，具有良好的抗酸堿和鹽霧腐蝕的能力及較高的機械性能

●母排：導體材料為輕質6063F，不僅具有良好的導電性能，而且具有一定的機械強度；母排表面采用了特殊的鍍鉻加鍍錫處理，進一步提高了母排的導電性能，確保了母排表面抗酸堿和鹽霧腐蝕的能力

●絕緣隔塊：主要材料為DMC，而普通DMC在低溫環境下其絕緣性能不穩定，為了確保在-50℃的環境下具有可靠的絕緣性能，我們委托上海絕緣材料研究所進行配方研試。定制生產絕緣材料，以滿足在惡劣環境下使用

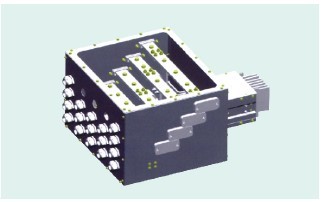

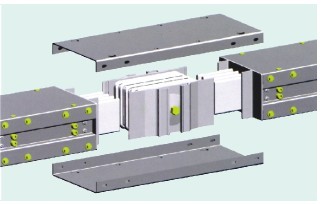

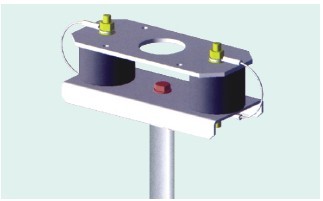

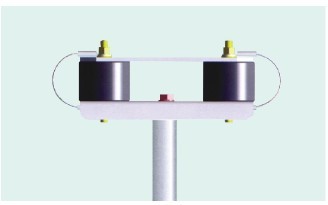

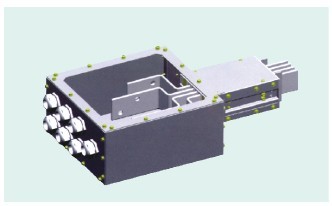

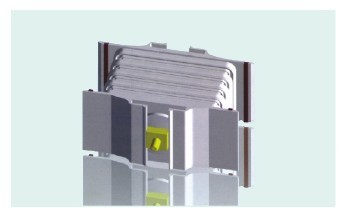

●夾緊螺栓：采用的是10.9級高強度緊固螺栓，確保了母排間的夾緊力和母線槽的連接強度                                           連接單元 ●連接單元：連接單元主要由連接排、絕緣隔板、絕緣隔管、異型夾板、蝶形彈簧、夾緊螺栓等組成 ●連接排：其材料及制造工藝與母排不同 ●絕緣隔板:其材料及制造工藝與絕緣隔塊相同，在設計上，采用了溝槽流線型設計，既美觀又提高了絕緣隔板的機械強度和電氣性能 ●異型夾板：材料為輕質6063T6，在確保機械強度的前提下，在設計上做到了合理、美觀、可靠 ●蝶形彈簧：它是保持連接導體接觸面間具有持久壓力的重要零件。設計時我們?cè)诔浞挚紤]了蝶形彈簧性能特性的基礎上，合理確定零件的參數及熱處理要求；為避免表面處理脆性，采用了表面鍍達克羅的特殊工藝，從而確保系統連接的可靠 ●夾緊螺栓：它是能否保持連接導體接觸面間產生一定接觸壓力的關鍵零件，設計時我們?cè)谶x材上進行了充分的考慮，嚴格要求制造及熱處理工藝，以保證其夾緊螺栓的綜合性能                                                    電纜進出線單元 ●電纜進出線單元：該單元主要是由箱體、始端母排、匯流排、轉接排、電纜護套等組成 ●箱體：材料為TMY銅母排，既提高了導電性能，又保證了連接所需的機械強度 ●匯流排：材料為TMY銅母排，既提高了導電性能，又保證了連接所需的機械強度 ●電纜護套：采用的事屏蔽式防水護套，既提高了防護等級，又避免了諧波對弱電信號的干擾                                                                安裝支架 ●安裝支架：安裝支件主要由上連接板、彈性連接塊、下連接板、連接鋼絲繩等組成 ●上、下連接板：主要是通過彈性連接塊將母線槽的載荷傳遞到塔筒上，由于它是受力較大，且又要耐低溫，我們選用了特殊的耐低溫材料進行制造 ●彈性連接塊。既要有良好的彈性，來保證系統的動態平衡；又要有良好的抗老化性抗疲勞性及足夠的機械性能，來滿足系統安裝的需要，同時還要有良好的耐低溫性能，來適應低溫環境下的使用。為此我們聯合了多家橡膠研究所進行了反復研試，采用優質天然橡膠經過專門配方，再對樣件進行綜合性能強化試驗，確保系統安裝的穩定可靠 ●連接鋼絲繩：其主要作用有兩個：1）保證系統多點連續重復接地；2）對整個系統的安全實施二級保護 產品系統主要性能參數： 　 風機形式 0.75~2.5MW雙饋式風電機組 母線型號 CFW-F 執行標準 IEC60439-1、2;GB7251.1、5 母線線致 三相四線制，三相五線制 母線電流 400A~2500A 額定頻率 50~60HZ 防護等級 1P31/1P54 運行環境溫度 -50~60℃ 材料組別 Ⅱ 污染等級 3級 過電壓類別 Ⅳ類 觸電保護類別 Ⅰ類 　    產品系統主要技術參數： 額定電流 額定短時耐受電流 電阻R20 電抗×20 阻抗Z20 400A 30 0.122 0.022 0.124 630A 30 0.081 0.021 0.084 800A 30 0.061 0.021 0.064 1000A 50 0.044 0.02 0.049 1250A 50 0.037 0.02 0.042 1350A 50 0.032 0.02 0.038 1600A 65 0.027 0.02 0.034 1800A 65 0.022 0.02 0.03 2000A 65 0.019 0.02 0.027 2500A 80 0.016 0.019 0.025 　 額定電流 百米電壓降 額定絕緣電壓 額定工作電壓 輪廓尺寸 400A 8.25 1000 1000 174×112 630 8.97 1000 1000 800A 8.84 1000 1000 1000A 8.43 1000 1000 174×142 1250A 9.19 1000 1000 174×182 1350A 8.87 1000 1000 1600A 9.14 1000 1000 242×142 1800A 8.88 1000 1000 2000A 8.79 1000 1000 242×182 2500A 10 1000 1000 　    安裝建議： 　 CFW—F母線槽安裝于風電機組塔筒內，沿塔筒壁豎直安裝，上端通過電纜過渡轉接箱與風電機頭連接，下端通過電纜過渡轉接箱與機組控制柜連接     1、所有母線標有安裝標號，便于識別 2、安裝必須在所有塔架母線支架完成后實施，按照安裝圖順序安裝 3、安裝必須從塔架末端開始 4、母線安裝好未投入使用前必須做好防雨、防潮措施 安裝服務支持：    考慮到風電施工現場安裝條件限制，為保證母線槽裝配的可靠性和減少現場安裝工作量，通常安排是將配套的母線及其附件在塔架制造廠先行進行安裝 1、 安裝時母線槽各單元將隨其塔架配套安裝順序標識，將三段塔架預先安裝定位，母線槽由塔架一端（底部）開始依次安裝 2、 安裝將在母線槽廠家售服工程師指導的情況下實施 3、 安裝完成后進行必要的性能測試，然后拆除法蘭處連接段，以便包裝運輸 4、 對各塔架內母線槽予以必要的防潮防雨包裝保護，以利運輸及現場安裝前保護 5、 我方將對母線槽的包裝、運輸要求、現場服務實行全過程跟蹤服務 6、 我方將在項目完工后提供免費的定期回訪服務
